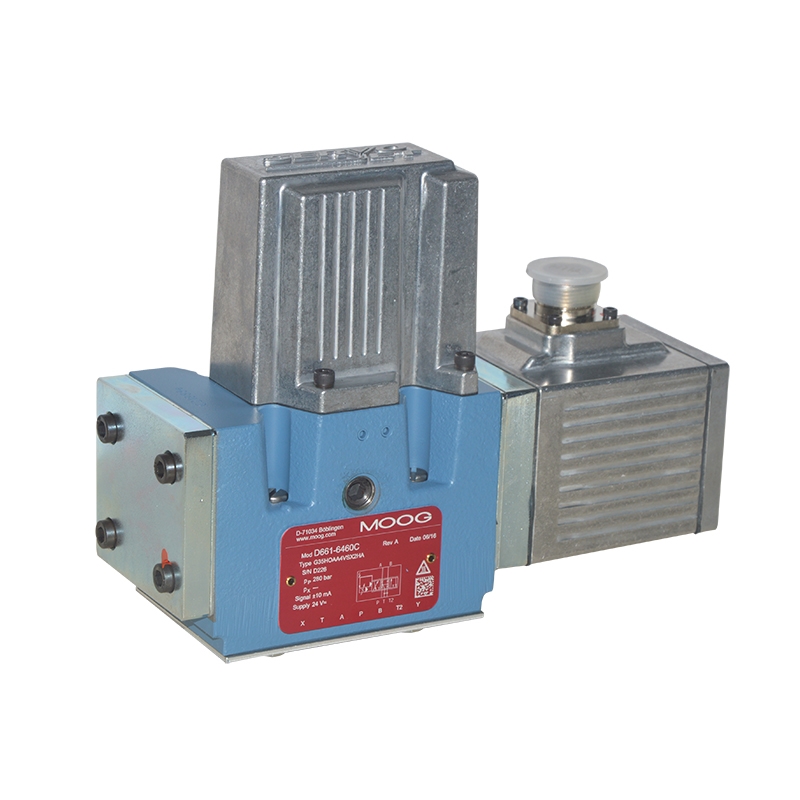

MOOG伺服阀D661系列
先导级为射流管式电反馈伺服阀。额定压力：7MPa；流量：20-200L/min
D661 系列比例流量控制阀是应用于两通、三通、四通和五通的节流型流量控制阀。这些阀适用于电液位置、速度、压力或电液力控制系统，以及其他需要较高的动态响应要求的控制场合。
长期以来，穆格一直致力于优化和改进伺服比例控制阀产品。穆格带伺服射流管先导(Servo Jet?) 的伺服比例阀降低了能耗，提高了阀的控制精度。该先导级采用射流管原理，而射流管在各类穆格伺服阀中已有 15 年以上可靠使用的经验。
D661 系列阀中的集成电子装置也是我们的一项革新，它采用了SMD 技术和 24 V DC 供电电源.
阀的优点
超大流量阀体流道设计，并可选择使用 X 和Y 口进行先导级外控、外泄。
减小了 阀芯的驱动面积，从而具有下列优点：
1、改善了动态响应。
2、 使较小的先导级流量也能驱动阀芯快速运动。
故障保险设计可使滑阀在短路，失电或者油源失压情况下通过对中弹簧和座阀使主阀芯处于可未知的位置。
单级或二级先导阀控制。
功率级滑阀由单级或二级先导阀驱动。因此，D660 系列比例阀有二级和三级构造两种形式。二级比例阀主要运用在小信号时要求具有较高分辨率和较高动态响应的场合中。而三级比例阀适用于在较大指令信号下有较高动态响应要求的场合。我们的伺服比例控制阀结合了快速响应的先导级、合理的滑阀驱动面积和集成电路板的功能，因此该产品拥有更佳控制性能
减小了 阀芯的驱动面积，从而具有下列优点：
1、改善了动态响应。
2、 使较小的先导级流量也能驱动阀芯快速运动。
故障保险设计可使滑阀在短路，失电或者油源失压情况下通过对中弹簧和座阀使主阀芯处于可未知的位置。
单级或二级先导阀控制。
功率级滑阀由单级或二级先导阀驱动。因此，D660 系列比例阀有二级和三级构造两种形式。二级比例阀主要运用在小信号时要求具有较高分辨率和较高动态响应的场合中。而三级比例阀适用于在较大指令信号下有较高动态响应要求的场合。我们的伺服比例控制阀结合了快速响应的先导级、合理的滑阀驱动面积和集成电路板的功能，因此该产品拥有更佳控制性能
多级阀的工作原理
主阀芯的位置闭环控制是由集成电子装置来实现的。一个电气指令信号（用来设定流量）作用于集成电路位置控制器并由此来驱动阀线圈。位置传感器通过振荡器测出主阀芯的实际位移（实际值，位移电压）
此信号被解调并反馈至控制器与指令信号相比较。控制器驱动先导阀偏转从而使主阀芯产生位移，直至指令信号与反馈信号之间的偏差为零。由此得到主滑阀的位移与指令电信号成正比。
主阀芯的位置闭环控制是由集成电子装置来实现的。一个电气指令信号（用来设定流量）作用于集成电路位置控制器并由此来驱动阀线圈。位置传感器通过振荡器测出主阀芯的实际位移（实际值，位移电压）
此信号被解调并反馈至控制器与指令信号相比较。控制器驱动先导阀偏转从而使主阀芯产生位移，直至指令信号与反馈信号之间的偏差为零。由此得到主滑阀的位移与指令电信号成正比。
